Gebogen buisframes voor voertuiginterieur

Seriematig gebogen stalen buisframes met meerdere bochten voor een maatvaste toepassing in het interieur van een speciaal voertuig.

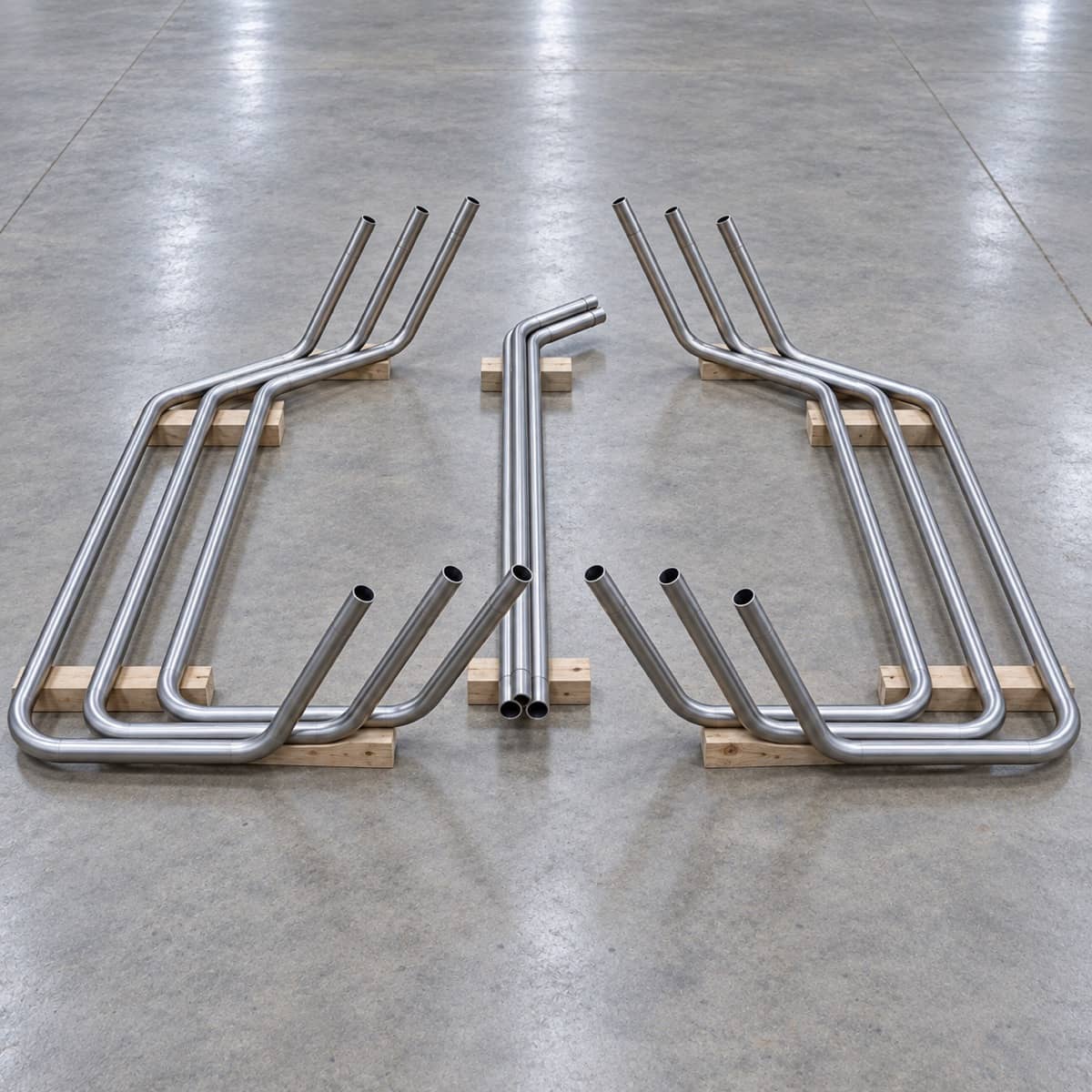

Serie gebogen stalen buisframes voor een voertuiginterieur

Meerdere bochten in één
maatvast buisframe

Voor het interieur van een speciaal servicevoertuig waren stalen buisframes nodig die stoelen, panelen en kabelgoten ondersteunen. Ieder frame bevatte meerdere bochten dicht bij elkaar. De aansluitpunten moesten binnen een kleine tolerantie blijven om zonder correctiewerk in de voertuigmal te passen.

Een vaste buigvolgorde voor de serie

Probend vertaalde de 3D-geometrie naar een vaste volgorde van buigpunten en rotaties. Een eerste buisframe is op een controlemal gemeten en gebruikt om terugvering te compenseren. Daarna konden linker- en rechtervarianten met vastgelegde machine-instellingen worden geproduceerd.

De serie werd per voertuigset gebundeld en gemarkeerd. Zo kreeg de assemblagelijn steeds een complete, onderling passende set. De aanpak combineert buizen buigen, CNC buigen en ervaring binnen de automotive.

Resultaten:

  • Meerdere bochten reproduceerbaar in één buis
  • Linker- en rechterdelen passend uit dezelfde procesopzet
  • Vaste aansluitpunten voor de voertuigmal
  • Complete frames per voertuigset gebundeld

De technische
aanpak

"Door ieder buigpunt vanuit hetzelfde nulpunt vast te leggen, bleef de optelsom van toleranties beheersbaar over het volledige frame."
